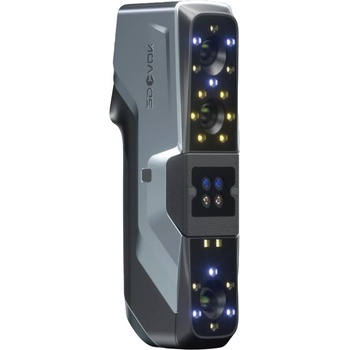

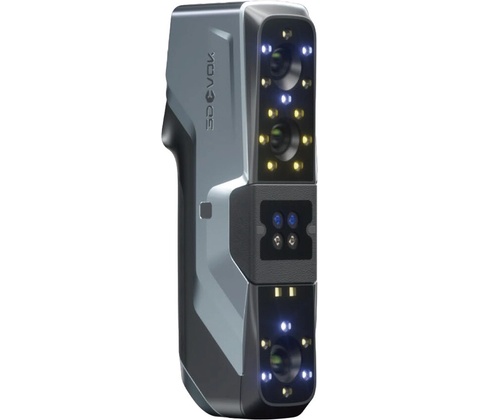

3DeVOK MT

- 3DeVOK MT – Profesionálny 3D skener pre detailnú digitalizáciu objektov 3DeVOK MT je profesionálny ručný 3D skener, ktorý využíva kombináciu troch zdrojov svetla (modrý laser, infračervený laser, infračervené štruktúrované svetlo/špeckle) pre veľkú flexibilitu v rôznych situáciách.

Je navrhnutý tak, aby umožňoval marker-free (bez nutnosti značiek) aj hybridné zarovnanie, vysokú presnosť a jednoduché použitie aj v teréne.

Skener zvláda skenovanie objektov od približne 0,05 m do 5 m (teda od menších predmetov po väčšie konštrukcie či časti ľudského tela)

Je optimalizovaný na detailné snímanie, podporu textúr a farieb, a dokáže zvládať náročné materiály (lesklé, tmavé, farebné) aj v miestach bez ideálneho osvetlenia.

Softvér umožňuje priamy prenos bodov / mračien bodov, real-time meshing (priebežné zobrazovanie mriežky), rôzne režimy presného skenu a kompatibilitu s bežnými 3D formátmi a nástrojmi.

Vďaka kompaktným rozmerom a relatívne nízkej hmotnosti je vhodný aj na mobilné skenovanie priamo na mieste (napr. v teréne, vo výrobe, kultúrnom dedičstve a pod.).

Technické špecifikácie Parameter Hodnota/rozsah Zdroje svetla 34 modrých laserových línií + 22 infračervených laserových línií + infračervené štruktúrované svetlo (VCSEL speckle)

Trieda lasera (bezpečnosť)

• Modrý laser: Class II (eye-safe)
• IR laser: Class I (eye-safe)

Základná presnosť (point accuracy) až 0,04 mm

Objemová presnosť / presnosť po zarovnaní až 0,04 mm + 0,06 mm/m

Minimálna vzdialenosť medzi bodmi (point distance / rozlíšenie)

• Modrý laser: 0,05 – 5 mm
• IR laser: 0,1 – 5 mm
• Speckle režim: bežný režim 0,2 – 5 mm, detailný 0,1 – 5 mm

Režimy zarovnania / zarovnania skenov

Hybridné (kombinácia textúry, geometrických prvkov, markerov), zarovnanie podľa značiek, podľa textúry, podľa geometrických charakteristík

Rozsahy pracovnej vzdialenosti (standoff / scanning distance)

• Modrý / laser režimy: 150 – 1 000 mm
• IR / speckle režim: až 1 500 mm

Pole záberu (FoV) / veľkosť snímky

• Modrý režim: 140 × 140 mm až 490 × 490 mm
• IR / špeckle: 50 × 75 mm až 1 100 × 1 000 mm

Rýchlosť / dátový výstup

Až 4,500,000 bodov za sekundu (v optimálnom režime)

Maximálna snímková frekvencia až 70 fps

Výstupné formáty súborov *.obj, *.stl, *.ply, *.asc, *.mk2, *.txt, *.epj, *.apj, *.spj, *.map, *.sk

Rozmery skenera / hmotnosť 215 mm × 73 mm × 53 mm; hmotnosť cca 640 g

Napájanie / napájací zdroj 12 V DC, 5,0 A

Rozhranie (interface)

• USB 3.0 Prevádzkové podmienky / prostredie Teplota: 0 – 40 °C
• Vlhkosť: 10% - 90% RH (bez kondenzácie)

Certifikácia / štandardy

CE-EMC, FCC, RoHS, IEC 60825, IEC 62471, IEC 60529 (IP50), WEEE, KC Odporúčaná konfigurácia PC pre prevádzku OS Windows 10/11 (64-bit)

• CPU: i7-13650HX a vyššie
• RAM: 32 GB a viac
• Grafická karta: NVIDIA (RTX 3060 a vyššia), VRAM aspoň 6 GB

- Laboratórna presnosť testov je teoretická a výsledky môžu byť ovplyvnené materiálom, povrchom objektu, pracovným prostredím a skúsenosťou operátora. -
