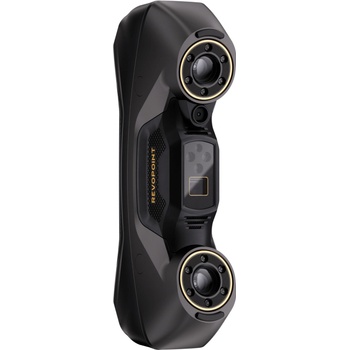

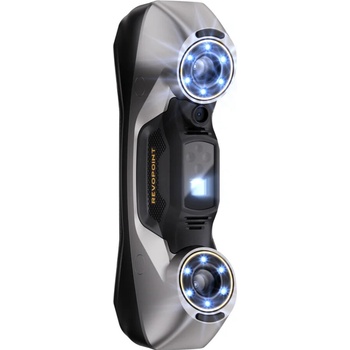

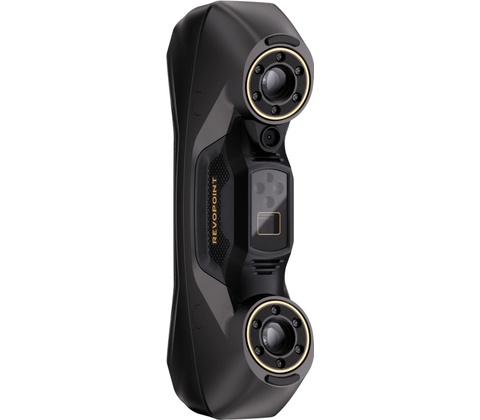

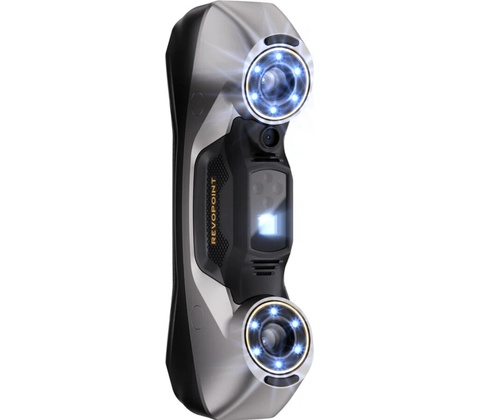

Revopoint MetroY Pro

Skenujte inteligentnejšie: 5 režimov pre akúkoľvek výzvu

Efektívne zvládajte zložitú geometriu a povrchy pomocou 5 režimov skenovania MetroY Pro. Jeho pokročilé laserové pole s modrou čiarou umožňuje 3D skenovanie priečnych čiar, paralelných čiar a jednoriadkového lasera, zatiaľ čo jeho projektor s modrým svetlom podporuje rýchle manuálne skenovanie celého poľa a ultrapodrobný režim automatického otáčania.

Presnosť, ktorá prináša výsledky

Zachyťte každý zložitý geometrický detail a vytvorte presné 3D modely pripravené na to meranie alebo transformácia skenovaním do CAD systému pre reverzné inžinierstvo.

Skenovanie s flexibilitou

Bezdrôtové skenovanie

Uvoľnite svoj 3D skener a voľne sa pohybujte. MetroY streamuje vašu kontrolu v reálnom čase cez Wi-Fi 6 pomocou hardvéru vášho počítača na spracovanie a zobrazovanie živej spätnej väzby na Revo Mirror na vašom zariadení alebo monitore. Rýchlo zistite slepé miesta alebo medzery v údajoch pri voľnom pohybe okolo obrobku.

Skutočné farby, skutočné výsledky

Zachyťte detailné povrchové textúry pre živú a realistickú 3D vizualizáciu pomocou MetroY Pro HD RGB kamery. Jeho údaje sa integrujú s Revo Measure, čo umožňuje presné merania a vytváranie jasných a odborných správ.

Monitorovanie teploty v reálnom čase

Na udržanie vysokej presnosti 3D skenovania obsahuje séria MetroY vysoko citlivé teplotné senzory, ktoré monitorujú kolísanie a zobrazujú teplotu skenera v reálnom čase. To zaisťuje optimálnu prevádzku a pomáha predchádzať presnosti teplotného driftu.

Revo Metro - Bezplatný skenovací softvér

Intuitívne vytvárajte 3D modely v štyroch jednoduchých krokoch pomocou bezplatného a výkonného softvéru Revo Metro od MetroY.

• Funguje na: Windows, macOS
• Výstupné formáty: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

MetroY vs. MetroY Pro

Názov

MetroY

MetroY Pro

Typ skenovania

Manuál

Vreckové a stolové počítače

Technológia

Viacriadkové laserové skenovanie

Viacriadkové laserové skenovanie a skenovanie štruktúrovaného svetla v celom poli

Veľkosť skenovateľného objektu

Malý až stredný

Malý až stredný

Presnosť jedného rámu, až 0,01 mm 0,01 mm

Presnosť jednotlivých obrázkov, až 0,02 mm 0,02 mm

Objemová presnosť 0,02 mm + 0,04 mm × L (m), kde L je dĺžka objektu. 0,02 mm + 0,04 mm × L (m), kde L je dĺžka objektu.

Vzdialenosť taveného bodu, až 0,05 mm 0,05 mm

Pracovná vzdialenosť 200 ~ 400 mm 200 ~ 400 mm

Plocha jedného výstrelu v najbližšej vzdialenosti 123 × 130 mm pri 200 mm 152 × 138 mm pri 200 mm

Oblasť jedného výstrelu na najväčšiu vzdialenosť 290 × 260 mm pri 400 mm 332 × 276 mm pri 400 mm

Uhlové zorné pole (V x V) 43 × 33° 49 × 38°

Minimálny objem skenovania 10 × 10 × 10 mm 10 × 10 × 10 mm

Maximálna hlasitosť skenovania 1 × 1 × 1 m 1 × 1 × 1 m

Rýchlosť skenovania, až

• Viacriadkové laserové skenovanie: 1 500 000 bodov/s
• Viacriadkové laserové skenovanie: 2 000 000 bodov/s Skenovanie štruktúrovaným svetlom v celom poli: 7 000 000 bodov/s

Rozlíšenie RGB kamery 2 megapixely 2 megapixely

Farebné skenovanie

Žiadne

Iba v režime automatickej otočnej dosky

Metódy sledovania

Značka, globálna značka

Značka, globálna značka, prvok

Vonkajšie skenovanie

Žiadne

Žiadne 3D svetelný zdroj 30 modrých krížových laserových línií, 15 modrých paralelných laserových línií, 1 modrá jednoduchá laserová línia 34 modrých krížových laserových čiar, 15 modrých paralelných laserových čiar, 1 modrá jednoduchá laserová čiara, 62 modrých štruktúrovaných svetelných čiar s plným zorným poľom

Plniace svetlá 12 modrých LED 12 modrých LED

Procesor 4-jadrové RAMENO, 2,0 GHz 4-jadrové RAMENO, 2,0 GHz

Vstavané výpočty čipov

Hĺbkové výpočty

Hĺbkové výpočty

Tlačidlá 4 4

Minimálne požiadavky na počítač

• procesor macos : M3 Pro/M4 RAM ≥ 18 GB CPU Windows : Intel i7 13. generácie alebo AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) Poznámka: ① Ak si nie ste istí konfiguráciou CPU, uistite sa, že CPU má ≥ 8 jadier, ≥ 16 vlákien a základnú frekvenciu ≥ 2,4 GHz. ② Len v režimoch laserového skenovania je na zrýchlenie potrebná samostatná grafická karta. GPU AMD a MAC momentálne nepodporujú akceleráciu.
• procesor macos : M3 Pro/M4 RAM ≥ 18 GB CPU Windows : Intel i7 13. generácie alebo AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) Poznámka: ①Ak si nie ste istí konfiguráciou CPU, uistite sa, že CPU má ≥ 8 jadier, ≥ 16 vlákien a základnú frekvenciu ≥ 2,4 GHz. ② Len v režimoch Laser Line Scanning je na zrýchlenie potrebná samostatná grafická karta. GPU AMD a MAC momentálne nepodporujú akceleráciu.

Odporúčané požiadavky na počítač

• macOS CPU: M4 Pro alebo lepšie RAM ≥ 24GB CPU Windows : Intel i9 12. generácie alebo lepšie RAM ≥ 64GB GPU: NVIDIA RTX 4060 (8GB) alebo lepšie
• macOS CPU: M4 Pro alebo lepšie RAM ≥ 24GB CPU Windows : Intel i9 12. generácie alebo lepšie RAM ≥ 64GB GPU: NVIDIA RTX 4060 (8GB) alebo lepšie

Kompatibilné operačné systémy

Windows 10/11 (64-bit), macOS 11.0 (už čoskoro) alebo novší

Windows 10/11 (64-bit), macOS 11.0 (už čoskoro) alebo novší

Výstupné formáty súborov

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

Modely pripravené na 3D tlač ✔ ✔

Wi-Fi 6 6

Typ konektora

USB typu C až typu C

USB typu C až typu C

Požiadavky na napájanie

Napájanie jednosmerným prúdom 12 V, 3 A

Napájanie jednosmerným prúdom 12 V, 3 A

Hmotnosť skenera 447 g 450 g

Rozmery (D x Š x V) 211 × 94 × 47 mm 211 × 94 × 47 mm

Skenovanie špeciálnych objektov

Pri skenovaní priehľadných alebo zrkadlových povrchov použite skenovací sprej.

Pri skenovaní priehľadných alebo zrkadlových povrchov použite skenovací sprej.

Rekalibrácia používateľa

Áno

Áno

Podporované príslušenstvo

Brand block set, mobilná súprava (3. generácia)

Značková bloková súprava, mobilná súprava (3. generácia), dvojosový otočný stôl

Poznámky

• 1. Presnosť vyjadruje, ako blízko sú opakované merania toho istého objektu v jednom uhle. Presnosť vyjadruje, ako blízko je nameraná hodnota v jednom uhle k skutočnej (skutočnej) hodnote. Obe hodnoty boli získané v kontrolovanom laboratórnom prostredí. Skutočné výsledky sa môžu líšiť v závislosti od prevádzkového prostredia. 2. Trieda 1:1 Laserové bezpečnostné tipy) Výrobok používa laserový projektor triedy 1. Nepozeraj sa naňho zblízka! Podrobnosti nájdete v dokumente Štandard pre lasery triedy 1. 2) Aby sa zabránilo odrazom lasera, neumiestňujte do dráhy laserového lúča odrazové plochy, ako sú zrkadlá alebo sklo. 3. Tento produkt má blikajúce svetlá, ktoré nemusia byť vhodné pre ľudí s fotosenzitívnou epilepsiou. 4. Ak si nie ste istí konfiguráciou procesora, uistite sa, že procesor má ≥8 jadier, ≥16 vlákien a základnú frekvenciu ≥2,4 GHz.
• 1. Presnosť vyjadruje, ako blízko sú opakované merania toho istého objektu v jednom uhle. Presnosť vyjadruje, ako blízko je nameraná hodnota v jednom uhle k skutočnej (skutočnej) hodnote. Obe merania boli získané v kontrolovanom laboratórnom prostredí. Skutočné výsledky sa môžu líšiť v závislosti od prevádzkového prostredia. 2. Bezpečnostné tipy lasera triedy 2 M: (1) Výrobok používa laserový projektor triedy 2 M. Nepozeraj sa naňho zblízka! Podrobnosti nájdete v štandardnom dokumente pre lasery triedy 2 M. (2) Aby ste predišli poškodeniu sietnice, nepozerajte sa priamo do laserového lúča pomocou optických prístrojov, ktoré ho môžu zväčšiť (ako sú teleskopy a objektívy fotoaparátov). (3) Aby sa zabránilo odrazom lasera, neumiestňujte do dráhy laserového lúča odrazové plochy, ako sú zrkadlá alebo sklo. 3. Tento produkt má blikajúce svetlá, ktoré nemusia byť vhodné pre ľudí s fotosenzitívnou epilepsiou. 4. Ak si nie ste istí konfiguráciou procesora, uistite sa, že procesor má ≥8 jadier, vlákna ≥16 a základná frekvencia ≥2,4 GHz.

Obsah balenia -

MetroY Pro 3D skener -

Kábel USB-C (C → C) -

Napájací adaptér* -

Značky (markers) -

Kalibračná doska -

Prenosné puzdro -

Statív -

Dvojosový otočný stôl -

Vzorka poprsie -
