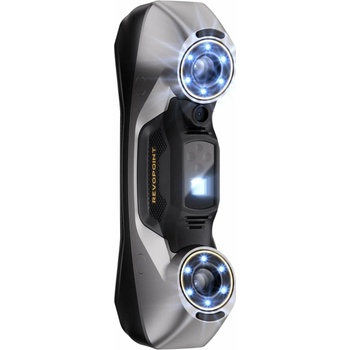

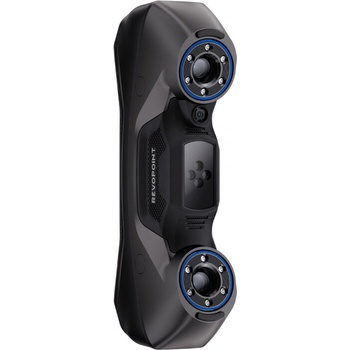

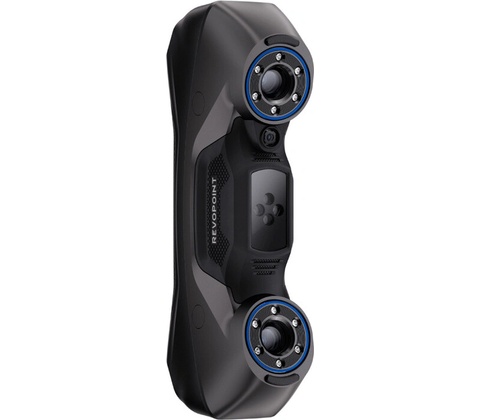

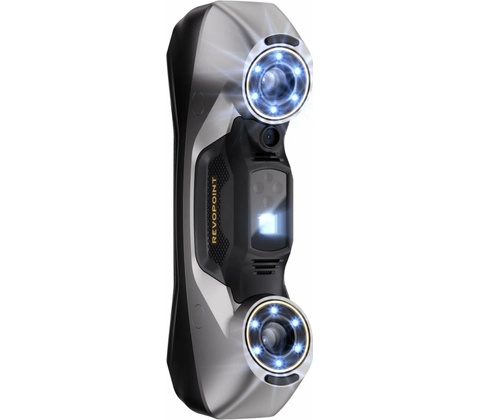

Revopoint MetroY

Skenujte inteligentnejšie: 5 režimov pre akúkoľvek výzvu

Efektívne zvládajte zložitú geometriu a povrchy pomocou 5 režimov skenovania MetroY Pro. Jeho pokročilé laserové pole s modrou čiarou umožňuje 3D skenovanie priečnych čiar, paralelných čiar a jednoriadkového lasera, zatiaľ čo jeho projektor s modrým svetlom podporuje rýchle manuálne skenovanie celého poľa a ultrapodrobný režim automatického otáčania.

Presnosť, ktorá prináša výsledky

Zachyťte každý zložitý geometrický detail a vytvorte presné 3D modely pripravené na to meranie alebo transformácia skenovaním do CAD systému pre reverzné inžinierstvo.

Skenovanie s flexibilitou

Bezdrôtové skenovanie

Uvoľnite svoj 3D skener a voľne sa pohybujte. MetroY streamuje vašu kontrolu v reálnom čase cez Wi-Fi 6 pomocou hardvéru vášho počítača na spracovanie a zobrazovanie živej spätnej väzby na Revo Mirror na vašom zariadení alebo monitore. Rýchlo zistite slepé miesta alebo medzery v údajoch pri voľnom pohybe okolo obrobku.

Skutočné farby, skutočné výsledky

Zachyťte detailné povrchové textúry pre živú a realistickú 3D vizualizáciu pomocou MetroY Pro HD RGB kamery. Jeho údaje sa integrujú s Revo Measure, čo umožňuje presné merania a vytváranie jasných a odborných správ.

Monitorovanie teploty v reálnom čase

Na udržanie vysokej presnosti 3D skenovania obsahuje séria MetroY vysoko citlivé teplotné senzory, ktoré monitorujú výkyvy a zobrazujú teplotu skenera v reálnom čase. To zaisťuje optimálnu prevádzku a pomáha predchádzať presnosti teplotného driftu.

Revo Metro - Bezplatný skenovací softvér

Intuitívne vytvárajte 3D modely v štyroch jednoduchých krokoch pomocou bezplatného a výkonného softvéru Revo Metro od MetroY.

• Funguje na: Windows, macOS
• Výstupné formáty: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

MetroY vs. MetroY Pro

Názov

MetroY

MetroY Pro

Typ skenovania

Manuál

Vreckové a stolové počítače

Technológia

Viacriadkové laserové skenovanie

Viacriadkové laserové skenovanie a skenovanie štruktúrovaného svetla v celom poli

Veľkosť skenovateľného objektu

Malý až stredný

Malý až stredný

Presnosť jedného rámu, až 0,01 mm 0,01 mm

Presnosť jednotlivých obrázkov, až 0,02 mm 0,02 mm

Objemová presnosť 0,02 mm + 0,04 mm × L (m), kde L je dĺžka objektu. 0,02 mm + 0,04 mm × L (m), kde L je dĺžka objektu.

Vzdialenosť taveného bodu, až 0,05 mm 0,05 mm

Pracovná vzdialenosť 200 ~ 400 mm 200 ~ 400 mm

Plocha jedného výstrelu v najbližšej vzdialenosti 123 × 130 mm pri 200 mm 152 × 138 mm pri 200 mm

Oblasť jedného výstrelu na najväčšiu vzdialenosť 290 × 260 mm pri 400 mm 332 × 276 mm pri 400 mm

Uhlové zorné pole (V x V) 43 × 33° 49 × 38°

Minimálny objem skenovania 10 × 10 × 10 mm 10 × 10 × 10 mm

Maximálna hlasitosť skenovania 1 × 1 × 1 m 1 × 1 × 1 m

Rýchlosť skenovania, až

• Viacriadkové laserové skenovanie: 1 500 000 bodov/s
• Viacriadkové laserové skenovanie: 2 000 000 bodov/s Skenovanie štruktúrovaným svetlom v celom poli: 7 000 000 bodov/s

Rozlíšenie RGB kamery 2 megapixely 2 megapixely

Farebné skenovanie

Žiadne

Iba v režime automatickej otočnej dosky

Metódy sledovania

Značka, globálna značka

Značka, globálna značka, prvok

Vonkajšie skenovanie

Žiadne

Žiadne 3D svetelný zdroj 30 modrých krížových laserových línií, 15 modrých paralelných laserových línií, 1 modrá jednoduchá laserová línia 34 modrých krížových laserových čiar, 15 modrých paralelných laserových čiar, 1 modrá jednoduchá laserová čiara, 62 modrých štruktúrovaných svetelných čiar s plným zorným poľom

Plniace svetlá 12 modrých LED 12 modrých LED

Procesor 4-jadrové RAMENO, 2,0 GHz 4-jadrové RAMENO, 2,0 GHz

Vstavané výpočty čipov

Hĺbkové výpočty

Hĺbkové výpočty

Tlačidlá 4 4

Minimálne požiadavky na počítač

• procesor macos : M3 Pro/M4 RAM ≥ 18 GB CPU Windows : Intel i7 13. generácie alebo AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) Poznámka: ① Ak si nie ste istí konfiguráciou CPU, uistite sa, že CPU má ≥ 8 jadier, ≥ 16 vlákien a základnú frekvenciu ≥ 2,4 GHz. ② Len v režimoch laserového skenovania je na zrýchlenie potrebná samostatná grafická karta. GPU AMD a MAC momentálne nepodporujú akceleráciu.
• procesor macos : M3 Pro/M4 RAM ≥ 18 GB CPU Windows : Intel i7 13. generácie alebo AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) Poznámka: ①Ak si nie ste istí konfiguráciou CPU, uistite sa, že CPU má ≥ 8 jadier, ≥ 16 vlákien a základnú frekvenciu ≥ 2,4 GHz. ② Len v režimoch Laser Line Scanning je na zrýchlenie potrebná samostatná grafická karta. GPU AMD a MAC momentálne nepodporujú akceleráciu.

Doporučené požadavky na počítač

• macOS CPU: M4 Pro nebo lepší RAM ≥ 24 GB CPU Windows : Intel i9 12. generace nebo lepší RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) nebo lepší
• macOS CPU: M4 Pro nebo lepší RAM ≥ 24 GB CPU Windows : Intel i9 12. generace nebo lepší RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) nebo lepší

Kompatibilní operační systémy

Windows 10/11 (64bitový), macOS 11.0 (již brzy) nebo novější

Windows 10/11 (64bitový), macOS 11.0 (již brzy) nebo novější

Výstupní formáty souborů

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX 3D modely připravené k tisku ✔ ✔

Wi-Fi 6 6

Typ konektoru

USB typu C na typ C

USB typu C na typ C

Požadavky na napájení

Stejnosměrné napájení 12 V, 3 A

Stejnosměrné napájení 12 V, 3 A

Hmotnost skeneru 447 g 450 g

Rozměry (D x Š x V) 211 × 94 × 47 mm 211 × 94 × 47 mm

Skenování speciálních objektů

Při skenování průhledných nebo zrcadlových povrchů používejte skenovací sprej.

Při skenování průhledných nebo zrcadlových povrchů používejte skenovací sprej.

Uživatelská rekalibrace

Ano

Ano

Podporované příslušenství

Sada bloků značek, mobilní sada (3. generace)

Sada bloků značek, mobilní sada (3. generace), dvouosý otočný stůl

Poznámky

• 1. Přesnost vyjadřuje, jak blízko jsou si opakovaná měření stejného objektu pod jedním úhlem. Přesnost vyjadřuje, jak blízko je naměřená hodnota pod jedním úhlem skutečné (pravdivé) hodnotě. Obě hodnoty byly získány v kontrolovaném laboratorním prostředí. Skutečné výsledky se mohou lišit v závislosti na provozním prostředí. 2. Bezpečnostní tipy pro laser třídy 1: 1) Produkt používá laserový projektor třídy 1. Nedívejte se na něj přímo zblízka! Podrobnosti naleznete v dokumentu o normě pro lasery třídy 1. 2) Abyste zabránili odrazům laseru, neumisťujte do dráhy laserového paprsku reflexní povrchy, jako jsou zrcadla nebo sklo. 3. Tento produkt má blikající světla, která nemusí být vhodná pro osoby s fotosenzitivní epilepsií. 4. Pokud si nejste jisti konfigurací procesoru, ujistěte se, že procesor má jádra ≥8, vlákna ≥16 a základní frekvenci ≥2,4 GHz.
• 1. Přesnost vyjadřuje, jak blízko jsou si opakovaná měření stejného objektu pod jedním úhlem. Přesnost vyjadřuje, jak blízko je naměřená hodnota pod jedním úhlem skutečné (pravdivé) hodnotě. Obě měření byla získána v kontrolovaném laboratorním prostředí. Skutečné výsledky se mohou lišit v závislosti na provozním prostředí. 2. Bezpečnostní tipy pro laser třídy 2M: (1) Produkt používá laserový projektor třídy 2M. Nedívejte se na něj přímo zblízka! Podrobnosti naleznete v dokumentu o normě pro lasery třídy 2M. (2) Abyste předešli poškození sítnice, nedívejte se přímo do laserového paprsku optickými přístroji, které jej mohou zvětšit (např. dalekohledy a objektivy fotoaparátů). (3) Abyste zabránili odrazům laseru, neumisťujte do dráhy laserového paprsku reflexní povrchy, jako jsou zrcadla nebo sklo. 3. Tento produkt má blikající světla, která nemusí být vhodná pro osoby s fotosenzitivní epilepsií. 4. Pokud si nejste jisti konfigurací procesoru, ujistěte se, že procesor má jádra ≥8, vlákna ≥16 a základní frekvenci ≥2,4 GHz.

Obsah balenia - 3D skener MetroY -

USB-C kábel (C → C) -

Napájací adaptér* -

Značky (markery) -

Kalibračná doska -

Prenosné puzdro
